Excelで滑らかな曲線のグラフを作成する方法【折れ線/近似曲線】

当サイトはアフィリエイト広告を利用しています。

Excelには「曲線グラフ」という種類のグラフは存在しませんが、滑らかな曲線のグラフを作成できないわけではありません。それどころか、割と簡単な方法で作れます。

そこで今回は、Excelで滑らかな曲線のグラフを作成する方法をご紹介します。

「Excelで曲線グラフを作りたいけど、やり方がわからない」という方は、ぜひ参考にしてみてくださいね。

目次非表示

折れ線グラフと曲線グラフの違い
- 折れ線グラフ：データを正確に見せる
- 曲線グラフ：柔らかい印象を与える・変化の傾向をわかりやすくする
Excelで滑らかな曲線のグラフを作成する3つの方法
Excelで折れ線グラフのスムージングを一括で有効化・解除するマクロ
- スムージングを一括で有効にするマクロ
- スムージングを一括で解除するマクロ
まとめ

目次へ

折れ線グラフと曲線グラフの違い

まずは、折れ線グラフと曲線グラフの違いについて簡単に説明します。

折れ線グラフ：データを正確に見せる

折れ線グラフは、各データ点を直線でつないで変化を表すグラフです。データに増減が多いとガタついて見づらくなることもありますが、実測値のみを使用する（想像上の数値が入らない）ため、データを正確に見せることができます。

曲線グラフ：柔らかい印象を与える・変化の傾向をわかりやすくする

曲線グラフは、各データ点を滑らかな曲線でつないで変化を表すグラフです。折れ線グラフと比較すると角が丸い分、見る人に柔らかい印象を与えられます。

曲線グラフは単に折れ線の角を丸くしただけのものと、中間の値を補間して曲線を引いたものがあります。後者のような曲線グラフは、「毎月の売上の細かいバラつきをぼかして、全体の『右肩上がり』や『下降傾向』を強調したい」といった、変化の傾向をわかりやすくしたいときに便利です。

Excelで滑らかな曲線のグラフを作成する3つの方法

Excelで滑らかな曲線のグラフを作成する方法には、以下のようなものがあります。

折れ線グラフのスムージングを有効にする
散布図（平滑線）を作成する
散布図に近似曲線を追加する

方法1：折れ線グラフのスムージングを有効にする

中間の値は考えず、単に見た目が柔らかくなれば良い場合は、折れ線グラフのスムージングを有効にする方法がおすすめです。

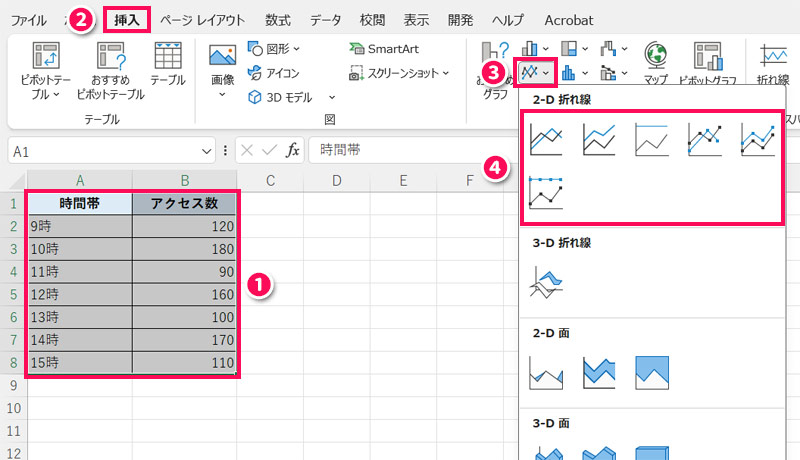

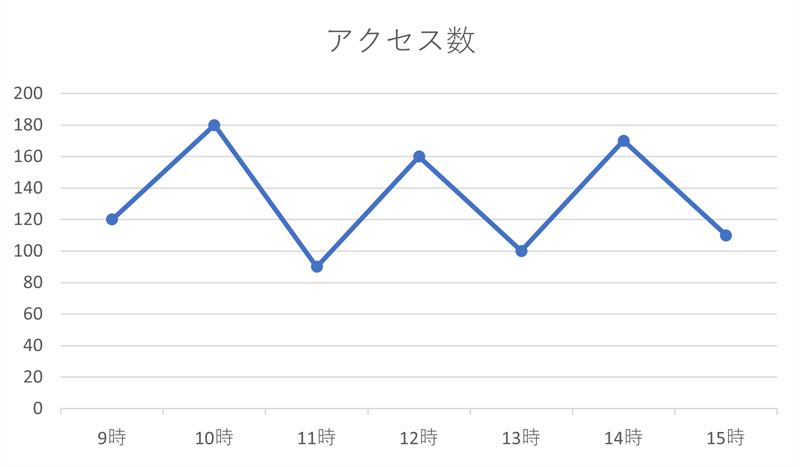

折れ線グラフのスムージングを有効にするには、まずグラフの元となるデータ範囲を選択し、［挿入］タブ⇒［折れ線/面グラフの挿入］⇒［2D折れ線］から適当な種類をクリックして折れ線グラフを作成します。

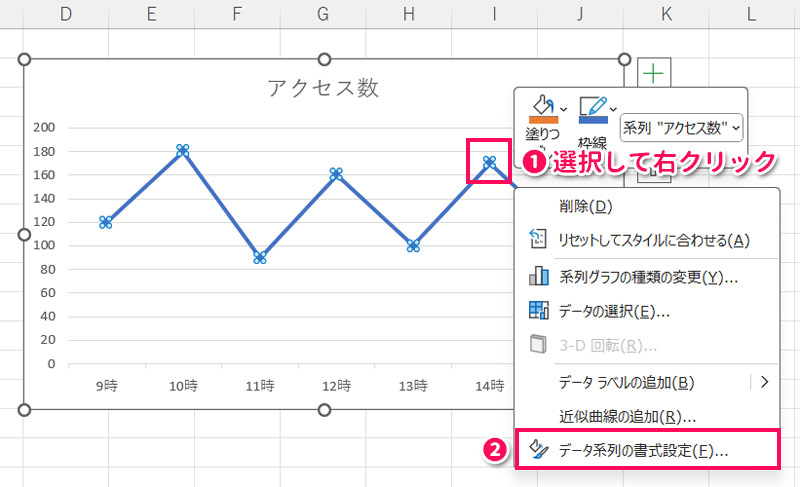

折れ線グラフが作成されたらデータ要素をクリックして選択状態にし、右クリックして［データ系列の書式設定］をクリックします。

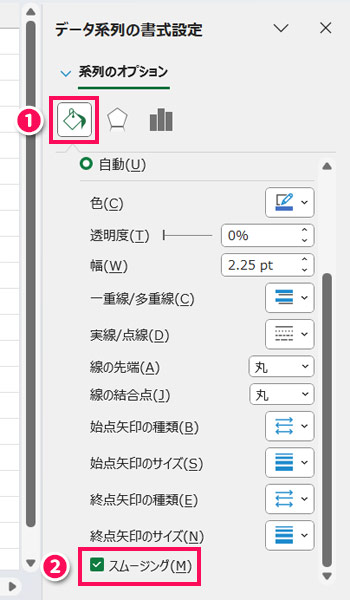

画面右側に「データ系列の書式設定」が表示されたら、［塗りつぶしと線］をクリックし、一番下にある［スムージング］にチェックを入れます。

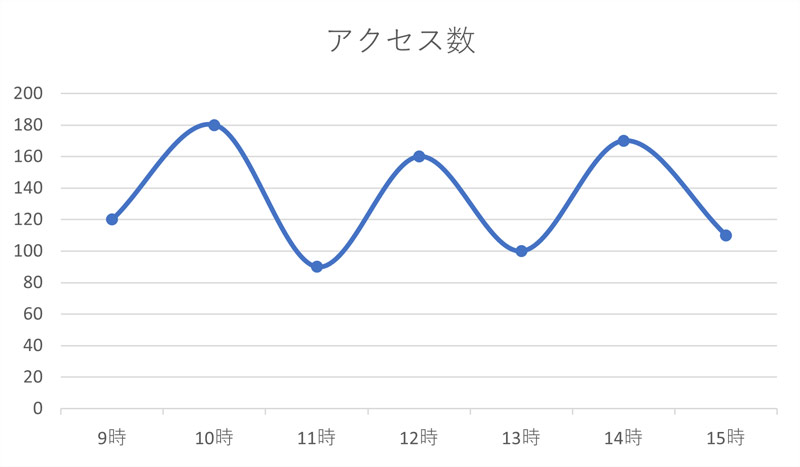

これで滑らなか曲線のグラフが作成されます。

方法2：散布図（平滑線）を作成する

中間の傾向もある程度見えるよう、補間曲線（スプライン曲線）を引きたい場合は、散布図（平滑線）を作成する方法がおすすめです。

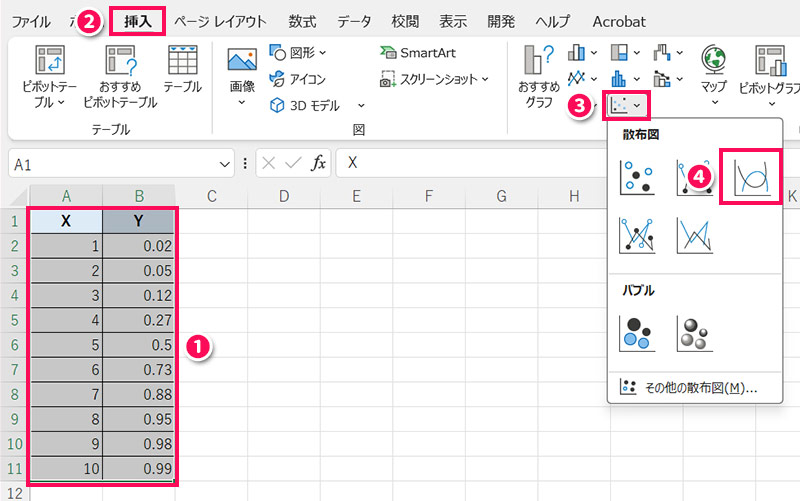

散布図（平滑線）を作成するには、グラフの元となるデータ範囲を選択し、［挿入］タブ⇒［散布図（X,Y）またはバブルチャートの挿入］⇒［散布図（平滑線）］をクリックします。

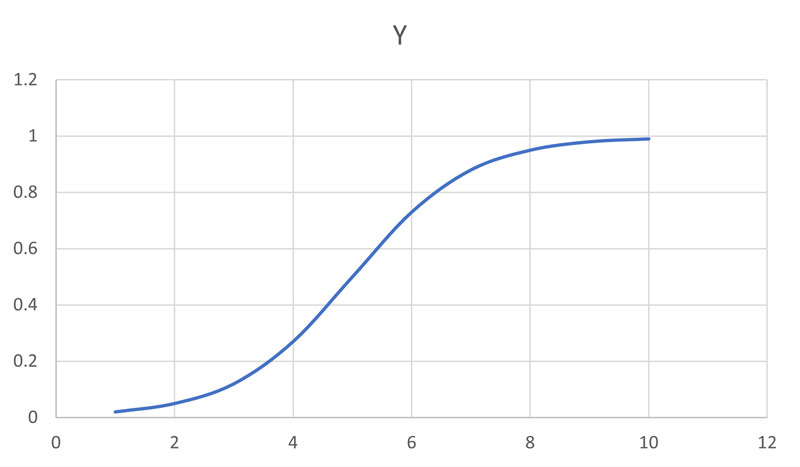

これで滑らかな曲線のグラフが作成されます。

方法3：散布図に近似曲線を追加する

データの傾向を分析したり、予測したりする目的で、理論に基づいた滑らかな線を引きたい場合は、散布図に近似曲線を追加する方法がおすすめです。

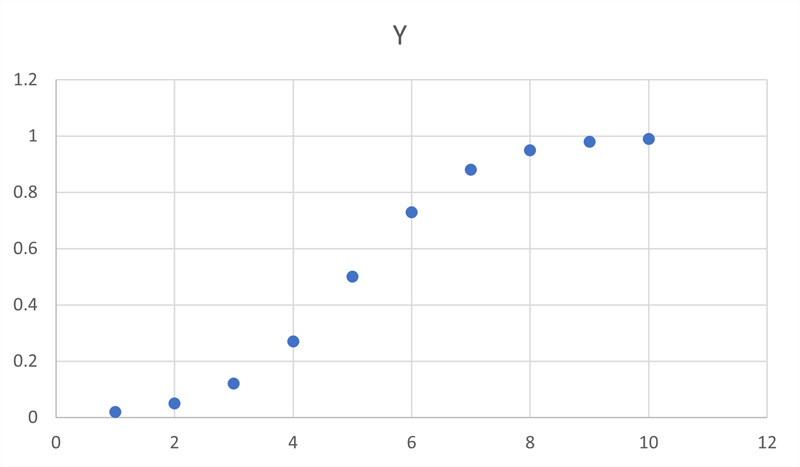

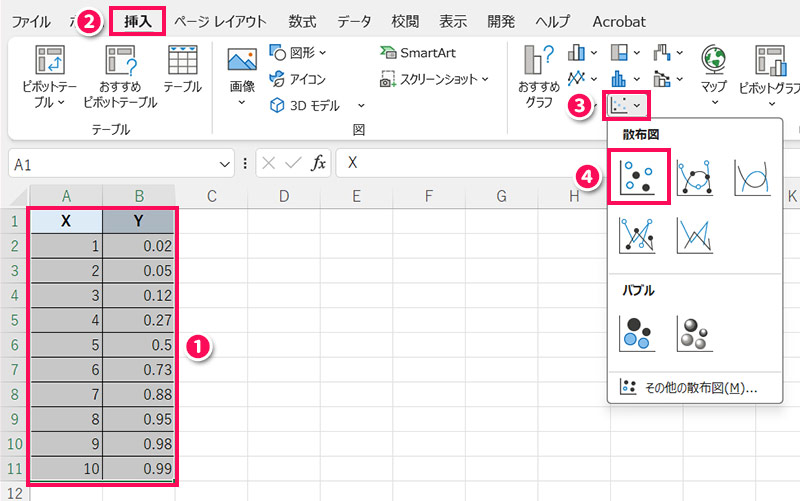

散布図に近似曲線を追加するには、まずグラフの元となるデータ範囲を選択し、［挿入］タブ⇒［散布図（X,Y）またはバブルチャートの挿入］で［散布図］をクリックし、マーカーだけの散布図を作成します。

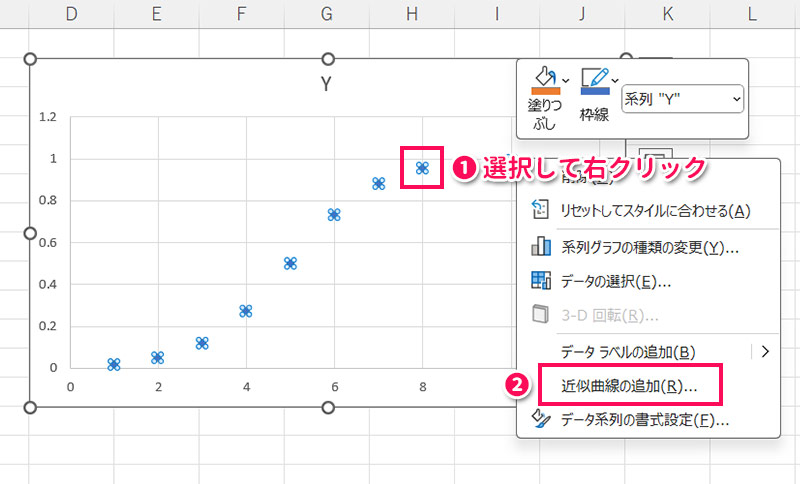

マーカーだけの散布図が作成されたら、マーカーをクリックして選択状態にし、右クリックして［近似曲線の追加］をクリックします。

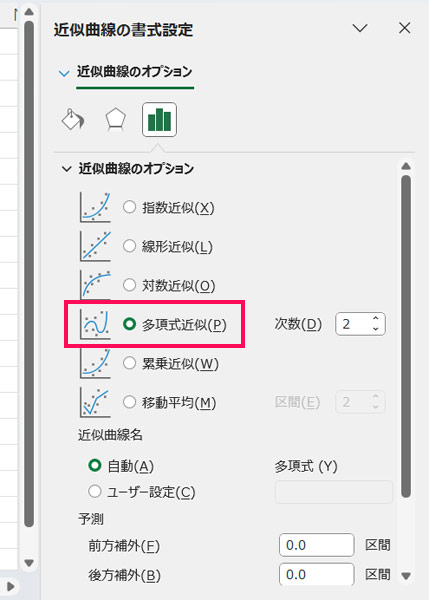

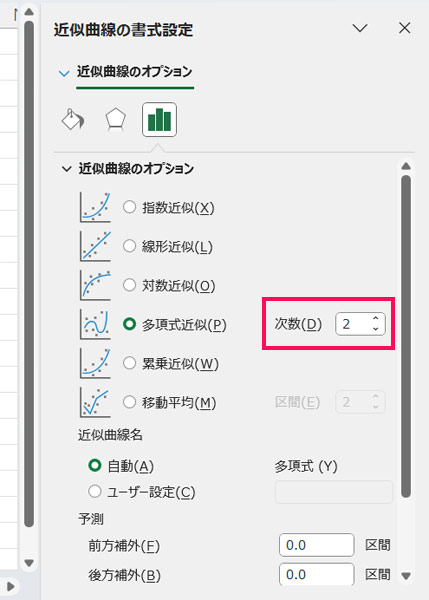

画面右側に「近似曲線の書式設定」が表示されたら、［近似曲線のオプション］で［多項式近似］を選択します。

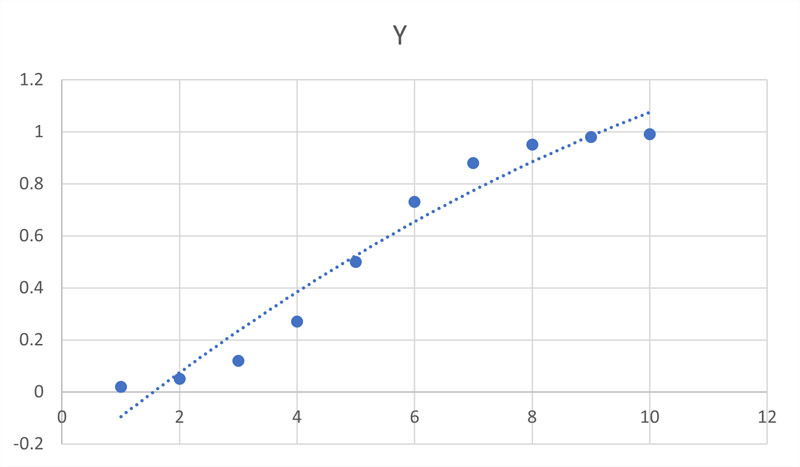

これで滑らかな曲線のグラフが作成されます。

なお、データの傾向によっては［次数］を変更したほうが正確性が高まります。たとえば、山や谷が1つある場合は「2次」が、山と谷が複数ある場合は「3～4次」が向いています。

Excelで折れ線グラフのスムージングを一括で有効化・解除するマクロ

Excelでスムージングを有効にしたい、またはスムージングを解除したい折れ線グラフが複数あり、一括で処理したい場合は、マクロを使いましょう。

マクロを使うのが初めての方は、まず以下の記事をご一読ください。マクロの書き方や使い方について解説しています。

【初心者向け】Excelマクロ（VBA）の基本的な作り方・使い方を解説！

スムージングを一括で有効にするマクロ

以下は、アクティブシートのすべての折れ線グラフに対し、一括でスムージングを有効にするマクロです。

Sub EnableSmoothingAll()

    Dim cht As Chart
    Dim srs As Series
    Dim ws As Worksheet
    Set ws = ActiveSheet

    Dim co As ChartObject
    For Each co In ws.ChartObjects
        Set cht = co.Chart
        For Each srs In cht.SeriesCollection
            Select Case srs.ChartType
                Case xlLine, xlLineMarkers, xlLineStacked, xlLineStackedMarkers, xlLineMarkersStacked100, xlLineStacked100
                    On Error Resume Next
                    srs.Smooth = True
                    On Error GoTo 0
            End Select
        Next srs
    Next co

    MsgBox "すべての折れ線グラフのスムージングを有効にしました。"

End Sub

標準モジュールに上記のマクロをコピペし、対象のシートを開いた状態で「EnableSmoothingAll」マクロを実行すると、すべての折れ線グラフのスムージングが有効になります。

スムージングを一括で解除するマクロ

以下は、アクティブシートのすべての折れ線グラフに対し、一括でスムージングを解除するマクロです。

Sub DisableSmoothingAll()

    Dim cht As Chart
    Dim srs As Series
    Dim ws As Worksheet
    Set ws = ActiveSheet

    Dim co As ChartObject
    For Each co In ws.ChartObjects
        Set cht = co.Chart
        For Each srs In cht.SeriesCollection
            Select Case srs.ChartType
                Case xlLine, xlLineMarkers, xlLineStacked, xlLineStackedMarkers, xlLineMarkersStacked100, xlLineStacked100
                    On Error Resume Next
                    srs.Smooth = False
                    On Error GoTo 0
            End Select
        Next srs
    Next co

    MsgBox "すべての折れ線グラフのスムージングを解除しました。"

End Sub

「EnableSmoothingAll」マクロとの違いは、15行目のsrs.Smooth = Falseの値と、21行目のMsgBox "すべての折れ線グラフのスムージングを解除しました。"のテキストだけです。

こちらも同じように標準モジュールにコピペし、対象シートを開いた状態で「DisableSmoothingAll」マクロを実行すると、すべての折れ線グラフのスムージングが解除されます。
